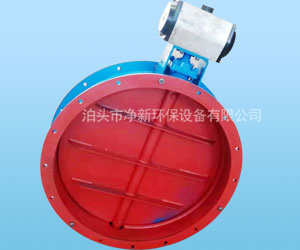

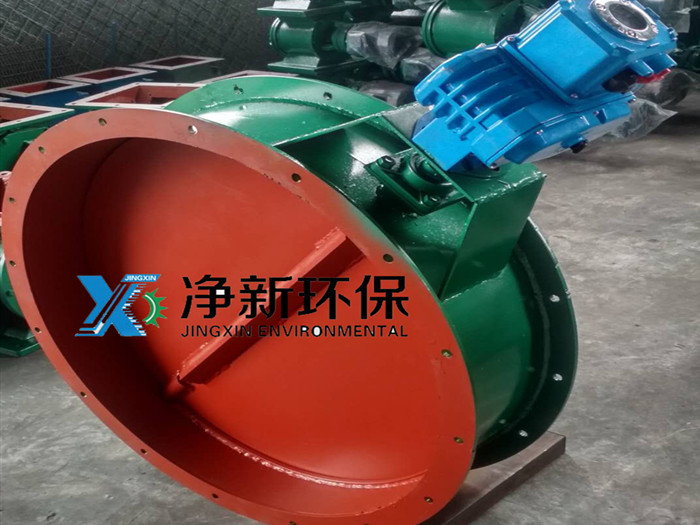

电动通风蝶阀

单位：mm 电动通风蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、石化、电力、建材、矿山等工业生产线，对介质气体气控制或调节作用。

二、主要参数
公称压力（MPa） 0.05MPa 介质温度 -30℃～-350℃
强度试验 0.1MPa 适用介质冷热风、烟气
介质流速 25m/s 泄漏率 3%
三、主要零件材料
零件名称阀体阀板阀轴
材料碳钢碳钢碳钢、不锈钢
四、电动通风蝶阀主要外形连接尺寸　 单位：mm
DN D D1 L L1 L2 　n-Фd b
300 405 370 120 716 220 8-12 10
350 455 420 140 786 240 8-14 10
400 505 470 140 924 270 12-18 10
450 570 530 160 999 295 12-18 10
500 620 580 160 1079 325 12-18 10
600 720 680 180 1140 380 16-18 12
700 820 780 180 1240 430 16-18 12
800 920 880 200 1350 490 16-18 12
900 1040 990 200 1450 540 16-18 14
1000 1140 1090 220 1550 590 20-18 14
1100 1240 1190 220 1800 640 20-18 14
1200 1340 1290 240 1900 690 20-18 14
1300 1440 1390 240 2020 760 20-18 16
1400 1540 1490 260 2120 810 24-18 16
1500 1640 1590 260 2220 860 24-18 16
1600 1740 1690 280 2390 980 24-18 16
1700 1840 1790 280 2590 1030 28-22 16
1800 1940 1890 300 2709 1096 28-22 16
1900 2040 1990 300 2826 1146 32-22 16
2000 2150 2090 320 2926 1196 32-26 16
